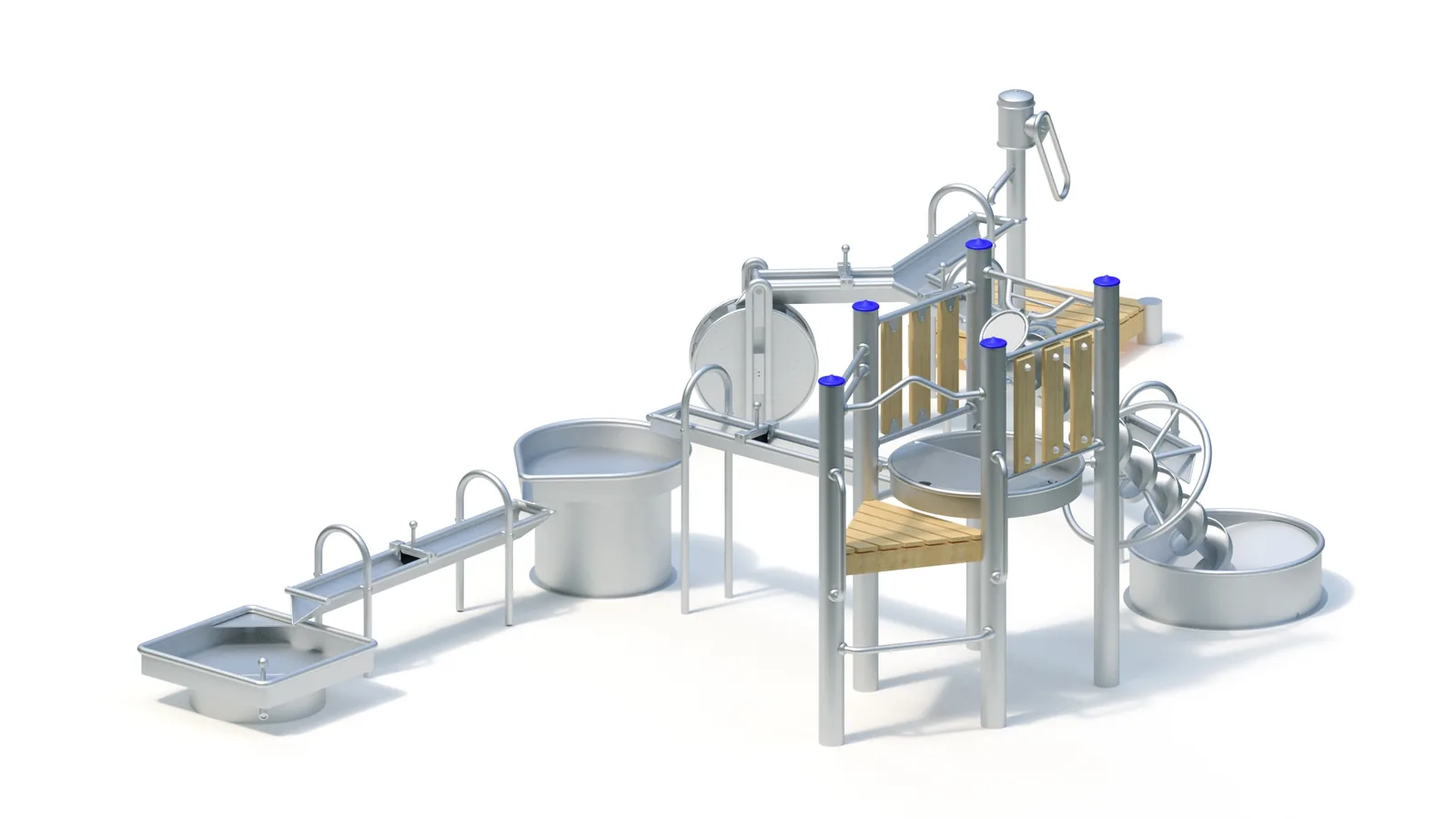

Vattenlek Siljansnäs – pump, vattenhjul och vattenskruv

Beskrivning

Vattenlek Siljansnäs är en vattenlekanläggning med flera stationer för att pumpa, leda, dämma och lyfta vatten. En handpump matar anläggningen och en Y-ränna delar flödet. Vattenhjul, tre rännor och fem dämningsluckor kombineras med en två meter lång vattenskruv med handhjulsdrift. Anläggningen har bassänger, en vattenskål och ett vattenlekbord samt podest och räcken. Metalldelarna är av rostfritt stål och trädelarna av robinia. Den behöver projekteras som en sammanhängande installation med vattenförsörjning, avrinning, fundament och rätt underlag.

Det här får ni

• Komplett vattenlekanläggning
• Rostfritt stål och robinia
• Mått 7,07 × 4,35 × 2,00 m (L × B × H)
• Markarbete, fundament, vatten och montering offereras separat

Det här ingår

• Stolpar, podest, räcken och övriga dokumenterade bärande delar
• Handpump med pumphandtag
• Y-formad vattenränna
• Vattenhjul med tolv skovlar
• Tre vattenrännor med nominell längd 1,60 m
• Fem dämningsluckor
• Matningsbassäng för vattenskruven
• Två meter lång vattenskruv med handhjulsdrift
• Uppsamlingsbassäng
• Vattenskål
• Vattenlekbord med två avläggningsytor

Planering och installation

• Pumpen kräver en suganslutning på 1 1/4 tum och en ledning med minst 3/4 tums diameter enligt tillverkarens anvisning.
• Vid anslutning till en trycksatt vattenledning krävs en passande ventilkombination. Den behöver specificeras separat för projektet.
• Om vattenförsörjningen stängs av tillfälligt måste pumphandtaget hindras från att användas enligt tillverkarens anvisning, för att undvika undertryck och rekyl i handtaget.
• Pumpens överdel behöver tas bort under frostperioden enligt tillverkarens anvisning.
• Nio fundament på 0,40 × 0,40 × 0,40 m, sju på 0,50 × 0,50 × 0,50 m och ett på 0,50 × 0,70 × 0,50 m anläggs på plats.
• Bassänger och bord som förankras vid flänsring behöver rätt ringfundament och grundläggning. Dessa specificeras separat.
• Placering, underlag, vattenanslutning och avrinning ska fastställas utifrån aktuellt monteringsunderlag.

Kan läggas till i offerten

• Ventilkombination för tryckvattenanslutning
• Pumplås
• Passande ringfundament
• Byggstenar för höjdutjämning och grundläggning

Vanliga frågor

Ingår både handpump och vattenskruv? Ja. Anläggningen har en handpump med pumphandtag och en två meter lång vattenskruv med handhjulsdrift.

Kan pumpen anslutas direkt till tryckvatten? En passande ventilkombination krävs för anslutning till trycksatt vattenledning. Anslutningen ska utföras enligt tillverkarens monteringsanvisning.

Vad behöver planeras på plats? Fundament, underlag, vattenförsörjning, avrinning och placering av alla stationer behöver planeras som ett sammanhängande projekt.
